有研金屬復材技術有限公司依托國家有色金屬復合材料工程技術研究中心強大的研發實力，采用粉末冶金法制備技術，制備硅顆粒增強鋁基復合材料（Si/Al復合材料），取代國外進口，性能優異，具有低的熱膨脹系數、高導熱率、低密度、較高的剛度，易于精密加工成型，可焊接和表面涂覆，與標準微電子組裝工藝相容等特點，能夠很好滿足軍用電子封裝技術的發展需求。

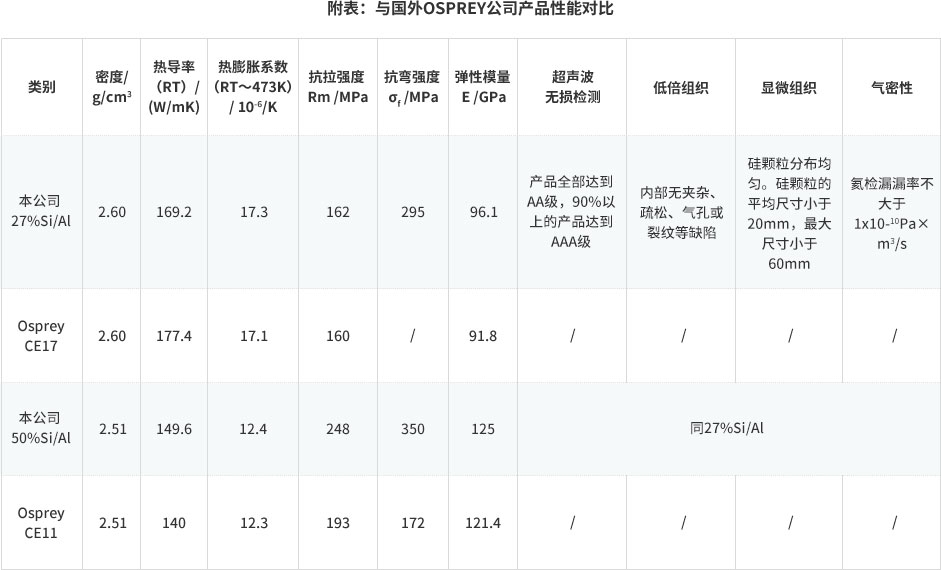

材料的主要性能指標：材料密度≤3.0g/cm³； 熱導率≥120W/m.K；熱膨脹系數，50%Si/Al：12.1±1ppm/℃；27%Si/Al：16.7±1ppm/℃；抗拉強度：50%Si/Al：≥180MPa；27%Si/Al：≥150MPa；材料致密度達到100%，內部無夾雜、疏松、裂紋等缺陷；經高壓氦氣吸附試驗后，漏氣速率≤1×10-9Pa·m³/s，殼體激光封焊合格率≥90%；材料超聲檢測全部達到AA級標準，90%以上產品達到AAA級標準。

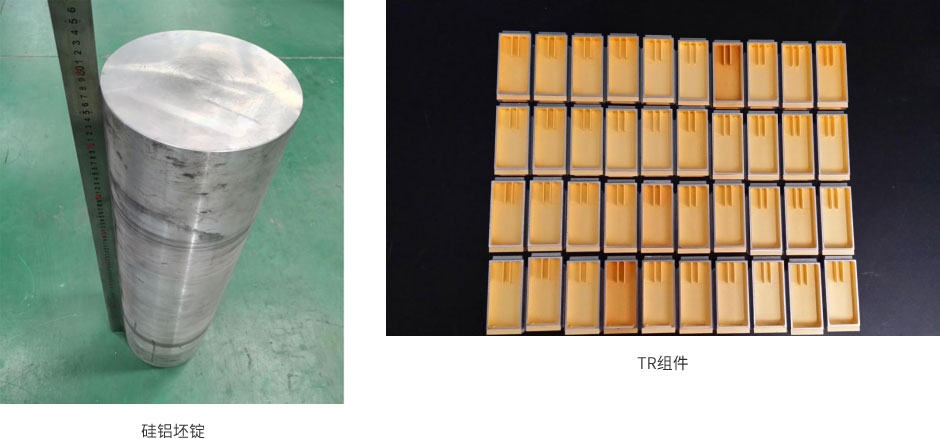

公司擁有一條成熟的Si/Al復合材料產品生產線，年產能力100噸，常規產品有27%Si/Al、50%Si/Al及70%Si/Al，可根據需求，生產不同硅含量的硅鋁復合材料，硅含量最高可達80%。坯錠尺寸直徑100-500mm，高度200-1000mm不等。
公司從事粉末冶金制備技術研究、開發20余年，從項目研究、材料設計、研發、試制、到批量化生產具有完備的自主技術。Si/Al復合材料具有完全自主知識產權，授權發明專利5項，企業標準1項，國家軍用標準1項，實用新型專利若干。
本公司制備的Si/Al復合材料主要應用于雷達T/R組件封裝殼體，已在國家重點型號機、艦、彈、星和地面雷達上裝機使用，連續穩定供貨多年，累計加工制造T/R組件殼體達30余萬套，打破國外對Si/Al復合材料的壟斷，成功實現國產替代進口，為裝備研制提供了材料自主保障。
